風来望 特殊設置事例

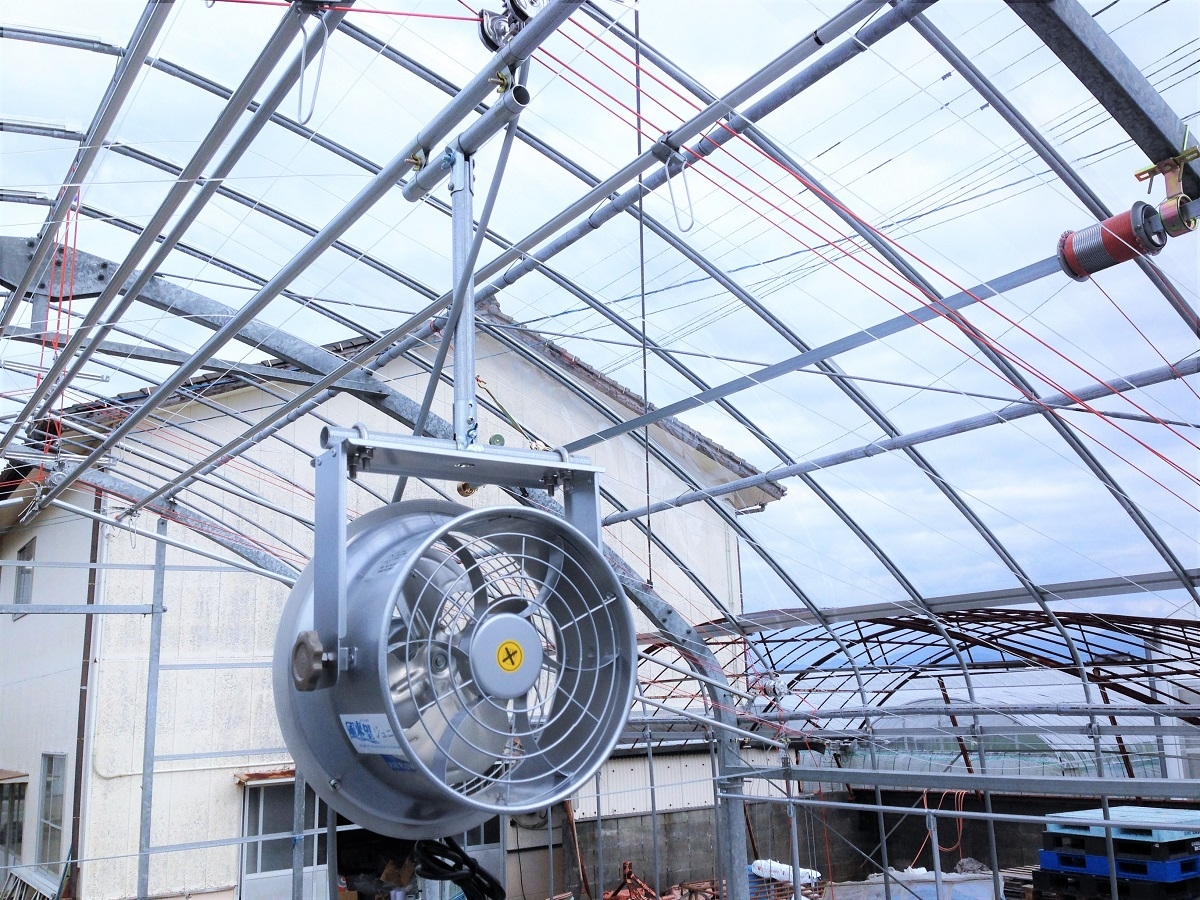

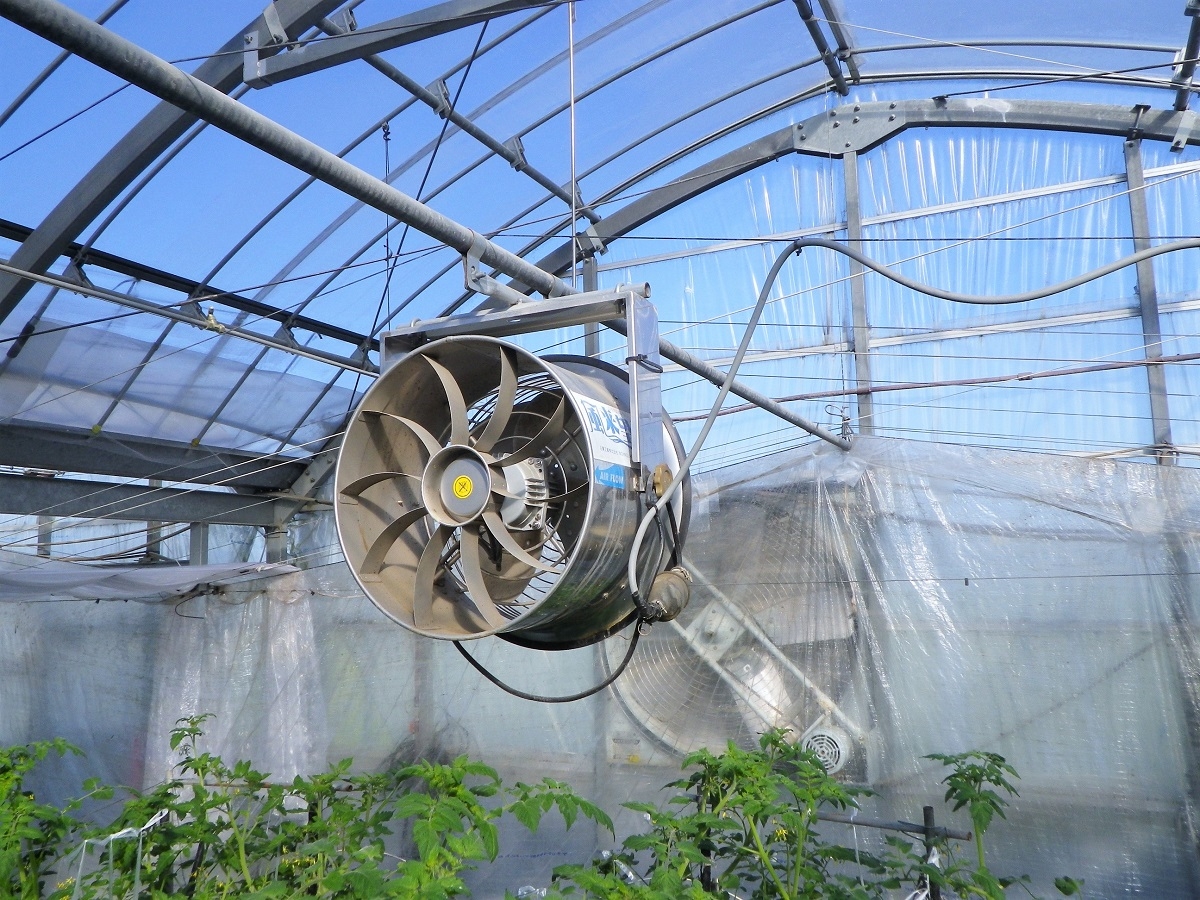

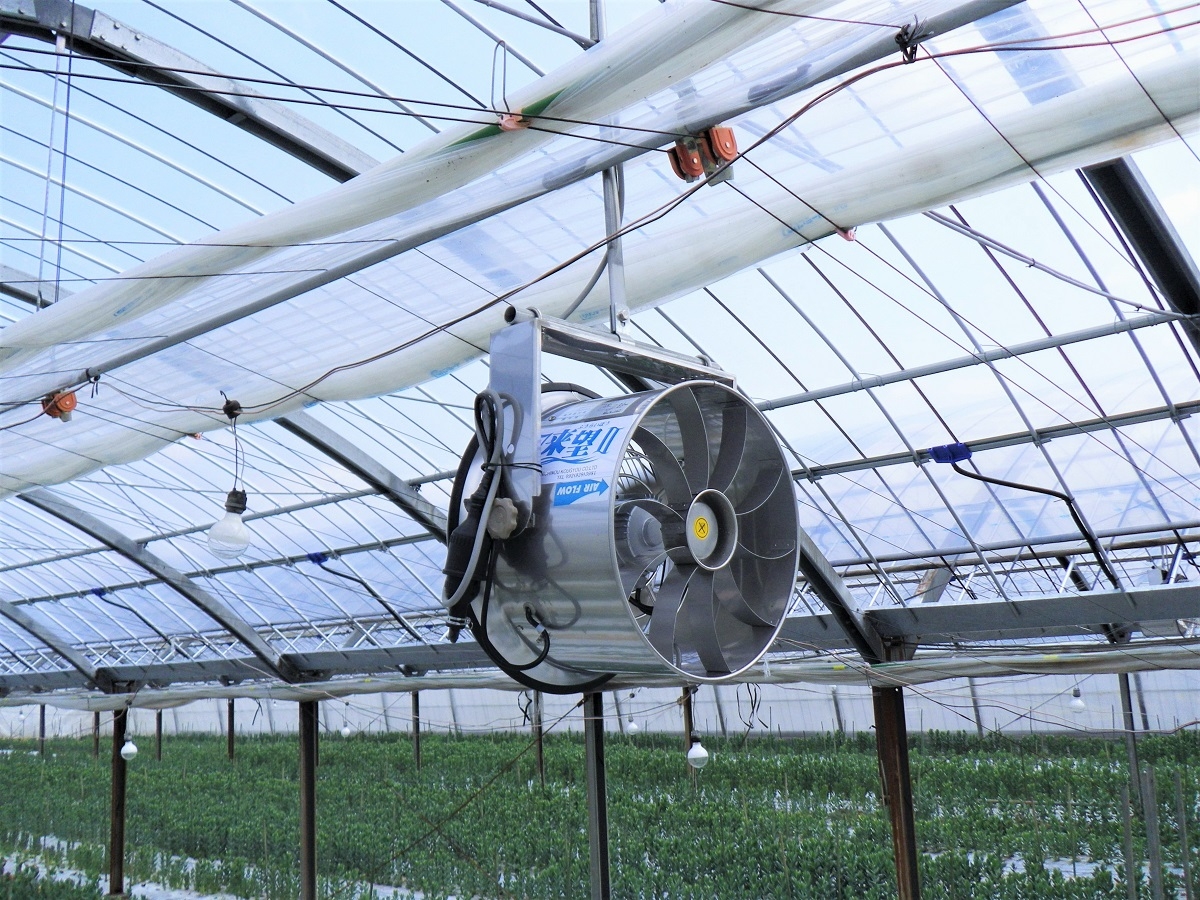

【カーテン吊り】

弊社で準備しているカーテン吊り金具を用いて、自動カーテンの棟直管に設置しております。

カーテン吊り金具<セット内容>  ※価格など詳細はお尋ねください

 ・T字金具         1個

 ・ユニバーサル      2個

 ・ボルトナット      2組

 ・風来望取付金具  2組

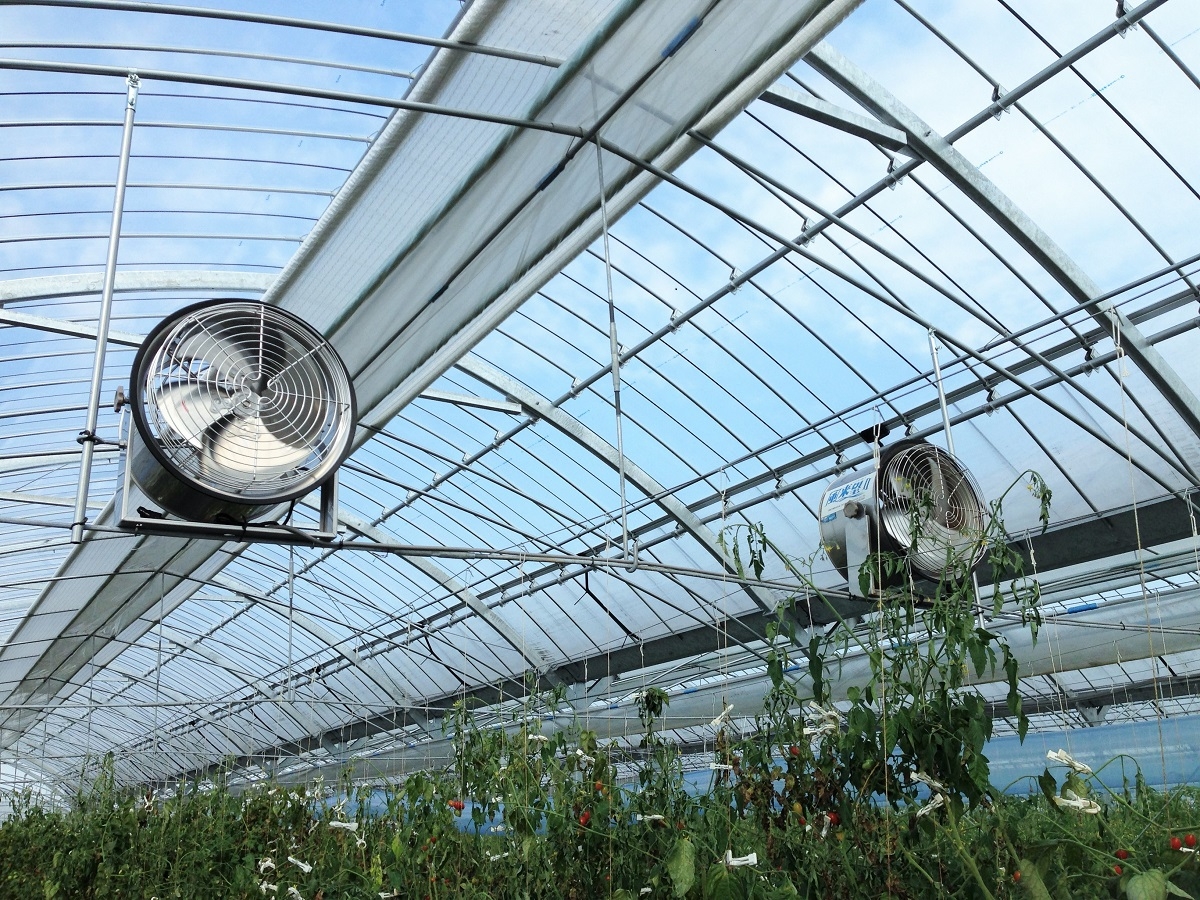

【ブレース上乗せ設置①】

間口に対して2台並列でブレース上に乗せる設置をした事例です。

通常のブレース用取付金具(UボルトM10 or M13)だけのままだと安定しません。

そこで、支持材として内張りから直管パイプを伸ばし、リングボルトで風来望スタンドを固定して転倒防止しております。

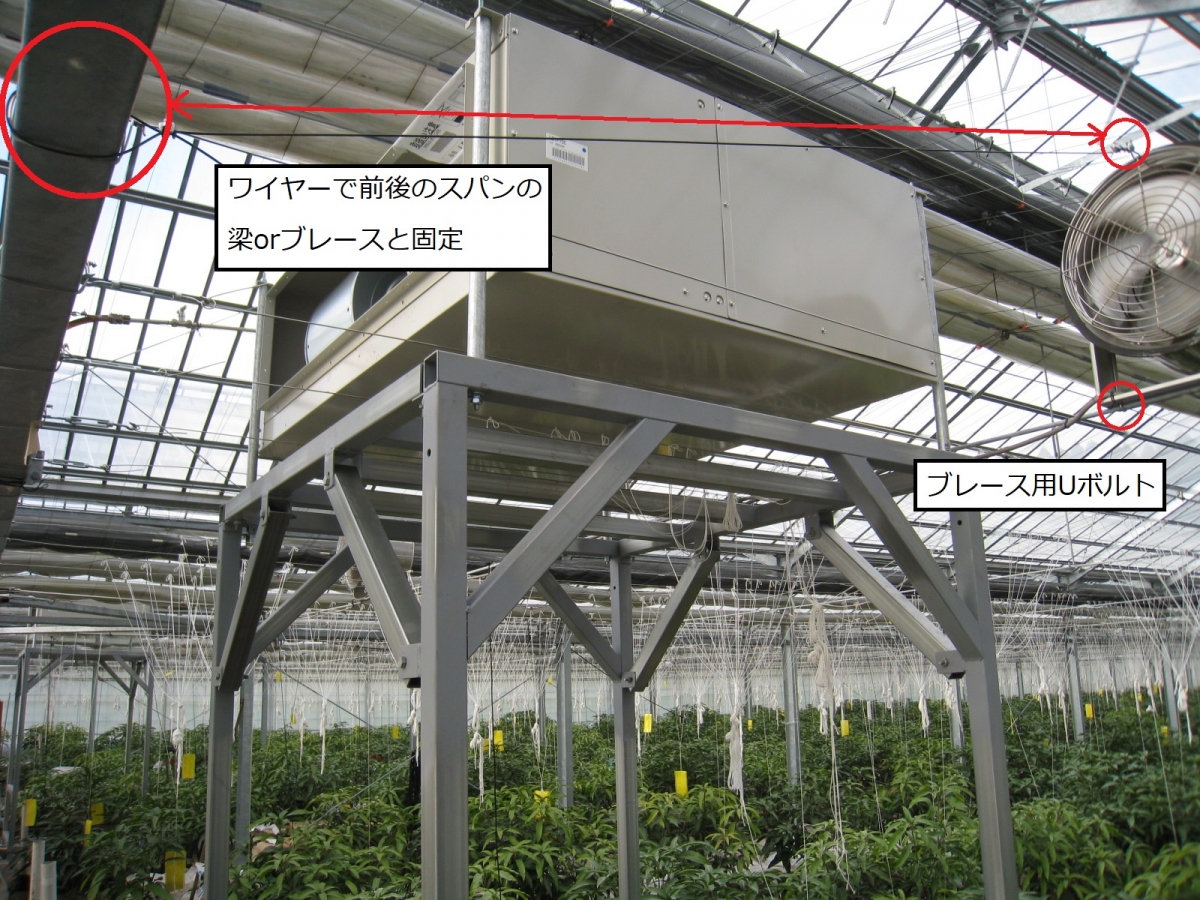

【ブレース上乗せ設置②】

ワイヤーで前後のスパンの梁もしくはブレースと固定して、転倒防止しております。

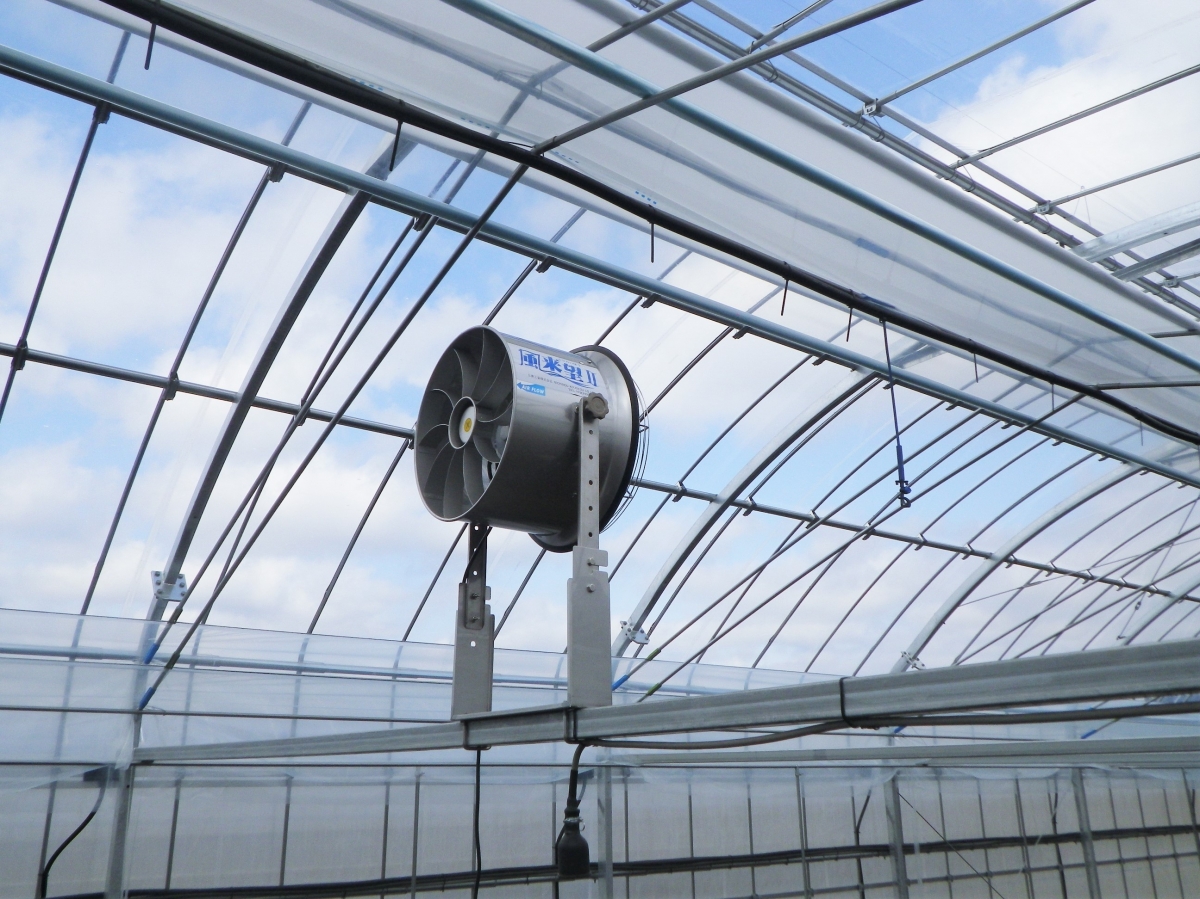

【高さ調整】

延長プレートを特注で製作して取り付けております。

風来望本体とプレートを付属のノブボルトで固定するだけなので、誰でも簡単に調整可能です!

また、お好みで高さを変更できるようボルト穴も事前にあけております。



【水平設置】

梁受金具と特注プレートを組み合わせた立上げ金具を用いて、梁から水平に持ち出して設置しました。

梁の規格やドブメッキ、ステンレスなどご要望に応じて製作致します!

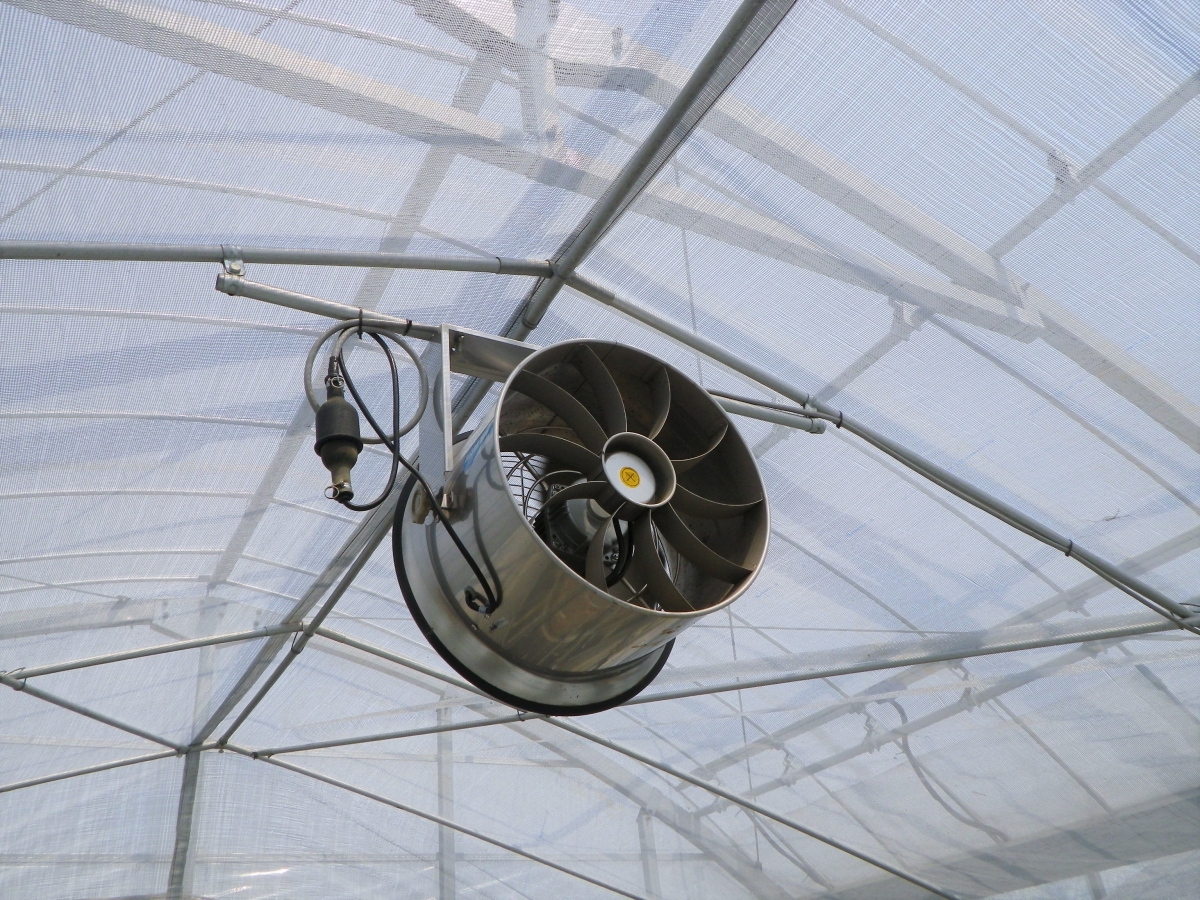

【内張りアーチ設置】

内張りアーチにタイバーを設置してUボルトで固定しました。
